Un buen plano de riego evita los dos fallos que más dinero cuestan en un jardín: zonas secas y zonas encharcadas. Si el esquema está bien pensado, el sistema reparte el agua según el tipo de planta, la presión disponible y la forma real del terreno, no según una idea genérica de “poner cuatro aspersores”. En esta guía explico cómo dibujarlo, cómo dividirlo en sectores y qué detalles técnicos conviene revisar antes de comprar material.
Lo esencial para diseñar un riego fiable en el jardín
- Primero separa césped, macizos, setos y macetas: no todos necesitan el mismo caudal ni el mismo tipo de emisor.
- Mide caudal y presión antes de dibujar nada; si ese dato falla, todo el sistema se queda corto.
- En césped, la cobertura debe solaparse; en goteo, manda el filtro y el regulador de presión.
- Divide por sectores para que cada zona reciba el agua que puede asumir la toma sin perder uniformidad.
- Los errores más caros son mezclar zonas incompatibles, sobredimensionar una línea y olvidar la pérdida de carga.
Qué tiene que resolver un esquema de riego antes de instalar nada
Yo empiezo siempre por una idea simple: el dibujo no sirve para “decorar” el proyecto, sirve para tomar decisiones. Un buen esquema debe decirte qué zonas se riegan, con qué método, desde dónde sale el agua y cuántas líneas reales puedes alimentar sin ahogar el sistema.
En un jardín doméstico, la prioridad no suele ser poner más emisores, sino repartir mejor el agua. El césped pide una lámina uniforme; los arbustos, menos frecuencia y más precisión; las macetas, pequeñas dosis; y los setos largos agradecen una línea continua de goteo. Si mezclas todo en un mismo circuito, acabas regando unas plantas de más y otras de menos.
También hay una decisión que mucha gente deja para el final y debería ir al principio: si el agua viene de red, depósito o pozo. Esa diferencia cambia la presión, el caudal y el tipo de automatización que te conviene. Cuando esa base está clara, el resto del diseño deja de ser una prueba de suerte y pasa a ser un esquema lógico.
La electroválvula, que abre y cierra cada sector de forma independiente, conviene dejarla en una arqueta accesible para poder revisar el sistema sin desmontar el jardín entero.
Con el objetivo definido, el siguiente paso es medir el jardín con datos reales y no con estimaciones vagas.
Qué medir antes de dibujar el circuito
Antes de pensar en aspersores o goteros, yo anoto cinco datos: medidas del jardín, tipo de plantación, punto de toma de agua, presión disponible y caudal real. Con eso ya puedes saber si te conviene un sistema sencillo o uno sectorizado con varias válvulas.

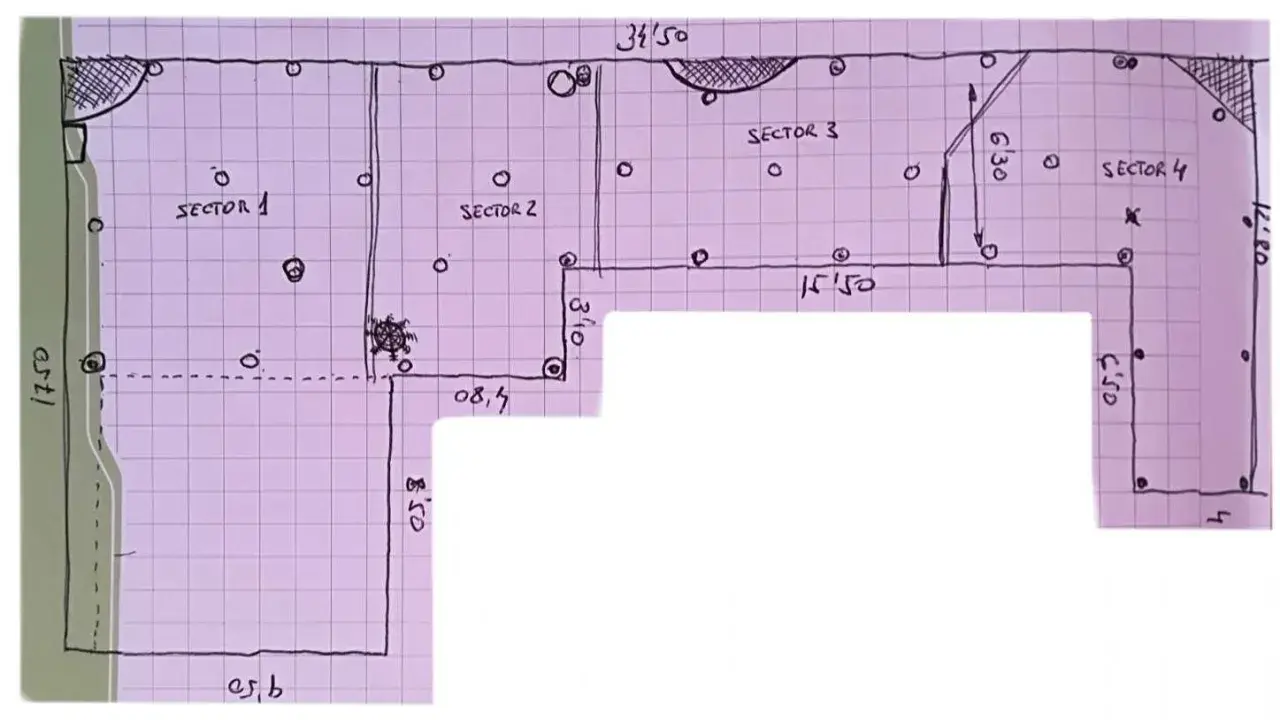

- Superficie y forma: dibuja el jardín a escala, aunque sea a mano, y marca bordes, caminos, muros, árboles y macizos.
- Desnivel: una pendiente corta ya afecta a la presión y a la uniformidad.
- Punto de agua: la distancia desde la toma hasta la zona más alejada influye en la pérdida de carga.
- Caudal: llena un cubo de 10 litros y cronometra el tiempo; si tarda 30 segundos, tienes 20 L/min.
- Presión: un manómetro te da el dato útil para saber si necesitas regulador o bomba.
También conviene mirar el suelo. En arena el agua se infiltra rápido y suele interesar riegos más cortos y frecuentes; en arcilla, si te pasas de tiempo, el agua se queda arriba y termina escorrentando. Esa diferencia parece menor en el papel, pero cambia bastante el comportamiento real del sistema.
Con esas medidas claras, ya se puede pasar a repartir el jardín en zonas que funcionen de verdad.
Cómo repartir el jardín en sectores sin equivocarte
La sectorización es la parte que más mejora un sistema doméstico. Un sector es, en la práctica, un grupo de emisores que abre la misma electroválvula y comparte presión y caudal. Si cada sector agrupa plantas con necesidades parecidas, el riego se vuelve mucho más estable.
| Zona | Sistema que mejor encaja | Por qué funciona | Lo que yo evitaría |
|---|---|---|---|
| Césped | Aspersión | Cubre superficies amplias y permite solape uniforme | Mezclarlo con goteo en la misma línea |
| Macizos y arbustos | Goteo o microaspersión | Entrega el agua justo donde la raíz la aprovecha mejor | Mojar hojas y paseos con exceso de pulverización |
| Setos | Línea de goteo | Da continuidad a lo largo de toda la plantación | Usar boquillas de césped para una franja estrecha |
| Macetas y jardineras | Goteo individual | Permite ajustar caudal y frecuencia planta por planta | Compartir el mismo sector con césped |
Yo no mezclaría césped y goteo en el mismo sector salvo que no hubiera otra salida técnica. Son necesidades distintas y, cuando las fuerzas a convivir, el compromiso siempre lo paga una de las dos zonas. En jardines pequeños, incluso dos sectores bien pensados suelen rendir mejor que una red más grande pero mal equilibrada.
La clave visual aquí es simple: allí donde el agua debe cubrir una superficie continua, pienso en aspersión; donde debe ir al pie de la planta, pienso en goteo. Esa decisión lleva directamente a comparar sistemas con un poco más de criterio.
Qué sistema encaja mejor en cada parte del jardín
La elección no va de modas ni de “lo que usa todo el mundo”. Va de uso real. Hunter recomienda la cobertura cabeza a cabeza en aspersión porque el solape es lo que evita zonas secas entre emisores. Rain Bird señala además que la mayoría de los sistemas de goteo necesitan al menos 20 PSI, es decir, unos 1,4 bar, para trabajar con soltura; si no los tienes, toca regular o reforzar la instalación.| Sistema | Mejor para | Ventaja principal | Limitación real | Dato útil |
|---|---|---|---|---|
| Aspersión | Césped y superficies abiertas | Cobertura rápida y homogénea | Sufre con viento y con formas muy irregulares | En jardines pequeños, los difusores suelen trabajar bien en tramos de 3 a 5 m; en áreas grandes, los rociadores pueden separarse entre 8 y 12 m. |
| Goteo | Macizos, setos, huerto y macetas | Riega justo en la raíz y desperdicia menos agua | Necesita filtro, regulador y mantenimiento del emisor | Conviene instalarlo con presión controlada y revisar la obstrucción con más frecuencia. |
| Microaspersión | Arriates y zonas mixtas | Combina cobertura suave con control más fino | No sustituye bien al aspersor en césped denso | Sirve mucho en zonas donde el goteo se queda corto, pero no quieres mojar en exceso caminos o troncos. |
Si tuviera que resumirlo en una frase, diría esto: aspersión para cubrir, goteo para nutrir. La microaspersión queda en medio y funciona muy bien cuando el jardín tiene rincones complicados o plantaciones que no toleran un chorro demasiado localizado.
Elegido el sistema, el siguiente filtro no es estético sino hidráulico: cuánta agua puede mover realmente cada sector sin perder presión.
El cálculo que evita una instalación corta de presión
El problema más común no es que falten aspersores. Es que sobran para la presión disponible. La pérdida de carga es la caída de presión que sufre el agua al pasar por tuberías, codos, filtros, válvulas y desniveles; si no la tienes en cuenta, el primer tramo riega bien y el último queda flojo.
- Mide el caudal real de la toma.
- Suma el caudal de todos los emisores que quieres poner en un sector.
- Comprueba que la suma no supere lo que la toma puede entregar con margen.
- Reparte el jardín en más sectores si el resultado queda justo.
- Añade regulador de presión y filtro cuando el sistema lo pida.
Yo suelo dejar un margen y no apurar el 100 % de la capacidad. En una instalación doméstica, ir justo casi siempre significa que cualquier suciedad, una electroválvula algo cansada o un tramo más largo de lo previsto te desajustan el conjunto. Mejor dividir un poco más que forzar una única línea.
También ayuda pensar en la geometría de cobertura. En césped, la regla más sólida sigue siendo la de solape: que cada aspersor alcance al siguiente. Cuando el viento aprieta o el césped está en una zona muy expuesta, conviene cerrar aún más el patrón para no dejar franjas secas.
Si quieres una referencia técnica sencilla, usa la cobertura cabeza a cabeza: el alcance de un aspersor debe llegar al vecino y, en la práctica, eso suele llevar a separaciones cercanas al 50 % del radio. En zonas con viento, suelo o calor muy agresivos, muchos diseñadores aprietan más la malla y bajan incluso hacia el 40 %.
Con el cálculo afinado, lo que queda es evitar los fallos de montaje que convierten un buen diseño en una mala experiencia.
Los errores que más problemas dan en un jardín doméstico
- Mezclar zonas incompatibles: césped y goteo en el mismo sector casi nunca termina bien.
- No filtrar el agua en goteo: un filtro barato evita muchas obstrucciones y llamadas innecesarias.
- Olvidar la presión real: el plano puede quedar bonito, pero si la toma no da, el sistema falla.
- Usar pocos sectores: cuando un circuito queda demasiado largo, la presión se diluye.
- Ignorar la forma del terreno: en pendientes, el agua no se comporta igual en toda la línea.
- Poner aspersores sin ajustar el arco: un chorro que moja la pared o el camino está mal aprovechado.
- Regar a mediodía: en España, especialmente en verano, gran parte del agua se pierde por evaporación.
El error más caro, en mi experiencia, es intentar ahorrar una válvula o un sector y acabar pagando con uniformidad, consumo y mantenimiento. Si el jardín es irregular, la instalación también debe serlo, aunque eso implique más criterio técnico al principio.
Para verlo con más claridad, ayuda mucho imaginar una distribución concreta y realista.
Un ejemplo práctico para un jardín pequeño y variado
Pongamos un jardín de uso habitual: una franja de césped, dos macizos, un seto lateral y varias macetas junto a la terraza. En un caso así, yo no dibujaría una sola línea universal. Haría cuatro sectores sencillos y cada uno resolvería una necesidad distinta.
| Sector | Zona | Solución recomendada | Comentario práctico |
|---|---|---|---|
| 1 | Césped frontal | Aspersores con solape completo | Prioriza uniformidad y ajusta el alcance para no mojar pavimento |
| 2 | Césped trasero o lateral | Aspersores del mismo tipo que el sector 1 | Si cambia mucho la forma, separa este tramo para no comprometer la presión |
| 3 | Macizos y arbustos | Goteo con regulador y filtro | Riego más corto, más frecuente y muy preciso |
| 4 | Seto y macetas | Línea de goteo y derivaciones cortas | Evita pérdidas por pulverización y simplifica el ajuste por planta |
Este reparto suele funcionar mejor que intentar que todo salga del mismo circuito, porque cada zona recibe lo que necesita sin obligar al resto a adaptarse. Si además hay un pequeño desnivel o una parte muy soleada, yo separaría todavía más las zonas críticas.
La última pieza no es de diseño puro, sino de mantenimiento inteligente, y es la que hace que el sistema siga rindiendo con el paso de los meses.
El esquema que mejor envejece es el que se puede ajustar
Un buen sistema de riego no termina cuando cierras la zanja. Empieza ahí. Lo que mejor envejece es una instalación que permite revisar filtros, vaciar líneas, cambiar tiempos y corregir boquillas sin desmontar medio jardín.
- Revisa el filtro con regularidad si trabajas con goteo.
- Ajusta los tiempos por estación y no riegues igual en abril que en agosto.
- Prueba cada sector al menos una vez al inicio de la temporada fuerte.
- Si puedes, añade sensor de lluvia o de humedad para evitar riegos inútiles.
- En zonas frías del interior, purga la red antes de las heladas.
Yo me quedo con una idea muy simple: el mejor diseño no es el más complejo, sino el que distribuye el agua con precisión, se entiende a primera vista y admite pequeños ajustes sin romper el conjunto. Si sigues esa lógica, el jardín se mantiene mejor y el riego deja de ser una tarea pesada para convertirse en una rutina bastante previsible.
