Diseñar bien un sistema de aspersores no consiste solo en poner cabezales y abrir la llave. Un plano claro ayuda a repartir el agua con uniformidad, evitar zonas secas y no gastar más de la cuenta, algo especialmente útil cuando el jardín mezcla césped, parterres y rincones irregulares. En las siguientes líneas explico qué debe incluir un esquema de riego por aspersión, cómo se calcula por sectores y qué detalles marcan la diferencia entre un montaje correcto y uno que luego obliga a corregirlo todo.
Lo esencial para repartir el agua sin zonas secas
- La cobertura debe solaparse entre aspersores; si no, aparecen manchas secas y exceso de riego en los bordes.
- Antes de dibujar nada, hay que medir caudal y presión reales en la toma exterior.
- Los difusores sirven para superficies pequeñas y regulares; los rotores y boquillas rotativas encajan mejor en zonas medianas o grandes.
- Un buen sistema se divide por sectores para que cada zona reciba el caudal que la red puede dar.
- La presión correcta y la limpieza periódica valen casi tanto como la elección del aspersor.
Qué debe incluir un plano de riego bien pensado
Yo suelo empezar por el plano, no por el catálogo de aspersores. Si el dibujo no refleja bien la forma del jardín, las pendientes, las sombras y el punto de toma de agua, después aparecen los apaños: cabezales mal colocados, sectores demasiado cargados y zonas que reciben menos agua justo donde más la necesitan.
Un plano útil no tiene que ser bonito, pero sí completo. Debe permitir ver de un vistazo qué cubre cada aspersor, qué tubería alimenta cada línea y dónde se cortan los sectores. Cuando eso está claro, el sistema deja de ser una suma de piezas sueltas y pasa a ser un diseño coherente.
| Elemento | Qué indica | Por qué importa |
|---|---|---|
| Superficie a escala | Medidas reales del jardín y de cada zona | Evita calcular alcances “a ojo” y ayuda a repartir mejor los cabezales |
| Toma de agua y presión | Dónde entra el agua y con qué fuerza llega | Condiciona el número de aspersores por sector y el tipo de cabezal |
| Zonas de riego | Césped, parterres, setos, franjas estrechas o macizos | Cada zona suele pedir un patrón y una pluviometría distintos |
| Ubicación de aspersores | Posición exacta de cada cabezal | Determina la uniformidad y el solape entre chorros |
| Arcos y radios | Qué parte del círculo cubre cada aspersor | Sirve para no regar fuera del jardín ni dejar esquinas sin cubrir |
| Válvulas y sectores | Cómo se reparte el sistema por zonas independientes | Permite trabajar dentro del caudal disponible y ajustar tiempos por área |
| Pendientes y obstáculos | Desniveles, caminos, árboles, muros o zonas de sombra | Influyen en la presión, la escorrentía y el alcance real del agua |
Si el plano ya deja claro todo eso, el siguiente paso es convertirlo en una distribución realista y no en una red de aspersores colocados a intuición.
Cómo dibujar un esquema de riego por aspersión claro
Cuando dibujo un sistema de riego, sigo siempre el mismo orden: primero bordo el perímetro, luego los puntos críticos y, al final, relleno los huecos. Esa secuencia evita uno de los errores más frecuentes, que es empezar por el centro y descubrir demasiado tarde que las esquinas se quedan cortas.
- Mide el jardín y pásalo a escala en papel o en un plano digital sencillo.
- Marca muros, caminos, árboles, pendientes y cualquier obstáculo que pueda bloquear el chorro.
- Divide el espacio por usos: césped, macizos, borduras, franjas estrechas y zonas de paso.
- Coloca primero esquinas y bordes, porque son las zonas donde más se nota un mal solape.
- Aplica la regla de cobertura cabeza a cabeza: cada aspersor debe alcanzar, como mínimo, al siguiente.
- Asigna sectores según el caudal disponible, no según la cantidad de aspersores que te gustaría poner.
- Revisa el trazado pensando en el viento dominante y en los desniveles, que en un jardín pequeño también cambian mucho el resultado.
En áreas rectangulares es bastante directo; en trazados curvos o irregulares, yo prefiero simplificar el dibujo en tramos más lógicos antes que forzar una geometría que luego no se va a poder regar bien. Y aquí entra la decisión práctica más importante: qué tipo de aspersor conviene en cada zona.
Qué aspersor conviene en cada zona del jardín
No mezclo tipos de aspersor sin motivo. Cuando una misma zona recibe boquillas con lluvias distintas, el sistema se vuelve más difícil de ajustar y el césped acaba mostrando el fallo en forma de franjas más verdes y franjas más secas. Lo más sensato es escoger el cabezal según el tamaño de la zona, su forma y la velocidad con la que el suelo absorbe el agua.
| Tipo de cabezal | Uso ideal | Ventaja principal | Cuándo no lo elegiría |
|---|---|---|---|
| Difusor o spray | Parterres, bordes y superficies pequeñas o muy regulares | Reparte bien el agua en distancias cortas y con buena precisión | Cuando el área es grande o el viento castiga mucho la trayectoria |
| Rotor | Césped medio o amplio | Cubre más distancia con menos cabezales y resiste mejor el viento | En rincones pequeños o muy fragmentados, donde sobra alcance |
| Boquilla rotativa | Zonas que necesitan menos escorrentía, como pendientes o suelos compactos | Entrega el agua más despacio y suele mejorar la uniformidad | Si buscas un riego muy rápido o un ciclo extremadamente corto |
| Boquilla para franjas | Pasillos, laterales estrechos y bordes lineales | Aprovecha mejor espacios donde un círculo completo sería un desperdicio | En superficies abiertas donde la geometría ya es regular |
En difusores regulados, una presión cercana a 2,1 bar suele dar un funcionamiento estable; en muchos rotores, el trabajo habitual se mueve más arriba, alrededor de 3 bar o algo más, según modelo. Ese detalle parece menor, pero en realidad condiciona el reparto del agua tanto como el alcance. Con los cabezales definidos, el siguiente filtro serio es hidráulico: cuánta agua da la instalación y cuánta pide cada sector.
Cómo calcular caudal, presión y número de aspersores por sector
Yo no diseñaría un sector sin medir antes el caudal real de la toma. El dato de catálogo de la red o del contador puede ser orientativo, pero lo que manda es el agua que sale de verdad cuando la instalación está funcionando. Si no haces esa comprobación, puedes acabar con un sector que arranca bien en la prueba y se descompensa cuando abren otros consumos de la vivienda.
La lógica es sencilla: sumas el caudal de todos los aspersores del sector a la presión de trabajo y lo comparas con lo que puede dar la red. A partir de ahí, conviene dejar un margen de seguridad del 10% al 20% para que el sistema no trabaje siempre al límite.
| Dato hidráulico | Cómo lo trato en el diseño | Qué pasa si lo ignoras |
|---|---|---|
| Caudal real | Lo mido en la toma exterior con un método simple y repetible | El sector queda sobredimensionado y la cobertura pierde uniformidad |
| Presión de trabajo | La ajusto al tipo de cabezal, no al valor que “parece” suficiente | El chorro se rompe, el alcance cae o aparece niebla innecesaria |
| Margen de seguridad | Reservo entre un 10% y un 20% del caudal disponible | El sistema queda demasiado justo y sufre más con variaciones de red |
| Pérdidas por desnivel y tubería | Las tengo en cuenta si el jardín tiene pendiente o tramos largos | Los últimos aspersores reciben menos presión que los primeros |
Un ejemplo ayuda a verlo claro. Si una zona pide 6 difusores de 4 l/min, el sector necesita 24 l/min en condiciones reales. Si tu toma solo da 26 l/min, el diseño va demasiado apretado; si baja a 20 o 21 l/min, ya tienes un problema de partida. La idea no es llenar el plano de cabezales, sino hacer que cada sector trabaje dentro de un margen razonable. Cuando los números encajan, el sistema empieza a parecer sencillo; el problema casi siempre llega después, por detalles que se pasan por alto.
Los errores que más rompen la uniformidad
He visto instalaciones que parecían bien resueltas sobre el papel y, sin embargo, fallaban por un único detalle mal planteado. La mayoría de veces no es un error “grande”, sino una suma de pequeñas decisiones: demasiados cabezales en la misma línea, boquillas mezcladas sin criterio o un sector que trabaja con menos presión de la necesaria.
| Error | Qué provoca | Cómo lo corrijo |
|---|---|---|
| No respetar el solape entre aspersores | Quedan zonas secas en el centro y exceso de agua en los bordes | Reubicar cabezales hasta lograr cobertura cabeza a cabeza |
| Mezclar boquillas con distinta pluviometría en un mismo sector | Unas zonas reciben más agua que otras aunque el tiempo de riego sea el mismo | Separar por sectores o unificar el tipo de boquilla |
| Diseñar sectores demasiado cargados | La presión cae y el último aspersor rinde peor que el primero | Reducir el número de cabezales o dividir la zona en dos sectores |
| Ignorar la pendiente | El agua escurre antes de infiltrarse o se acumula en la parte baja | Usar sectores más cortos, boquillas de menor pluviometría y, si hace falta, antidrenaje |
| Olvidar el viento y los obstáculos | El agua se desvía fuera del área útil | Reducir alcance, ajustar arcos o cambiar a un patrón más controlado |
| No limpiar filtros y boquillas | El caudal baja y aparecen chorros desiguales | Revisar filtros al inicio de temporada y después de cualquier obra o mancha de barro |
Si corriges estos fallos antes de instalar, el montaje se vuelve mucho más limpio y mucho menos caro de rehacer. Y, una vez resuelto el diseño, conviene pensar en los materiales y en la parte de automatización, porque ahí es donde el sistema gana estabilidad real.

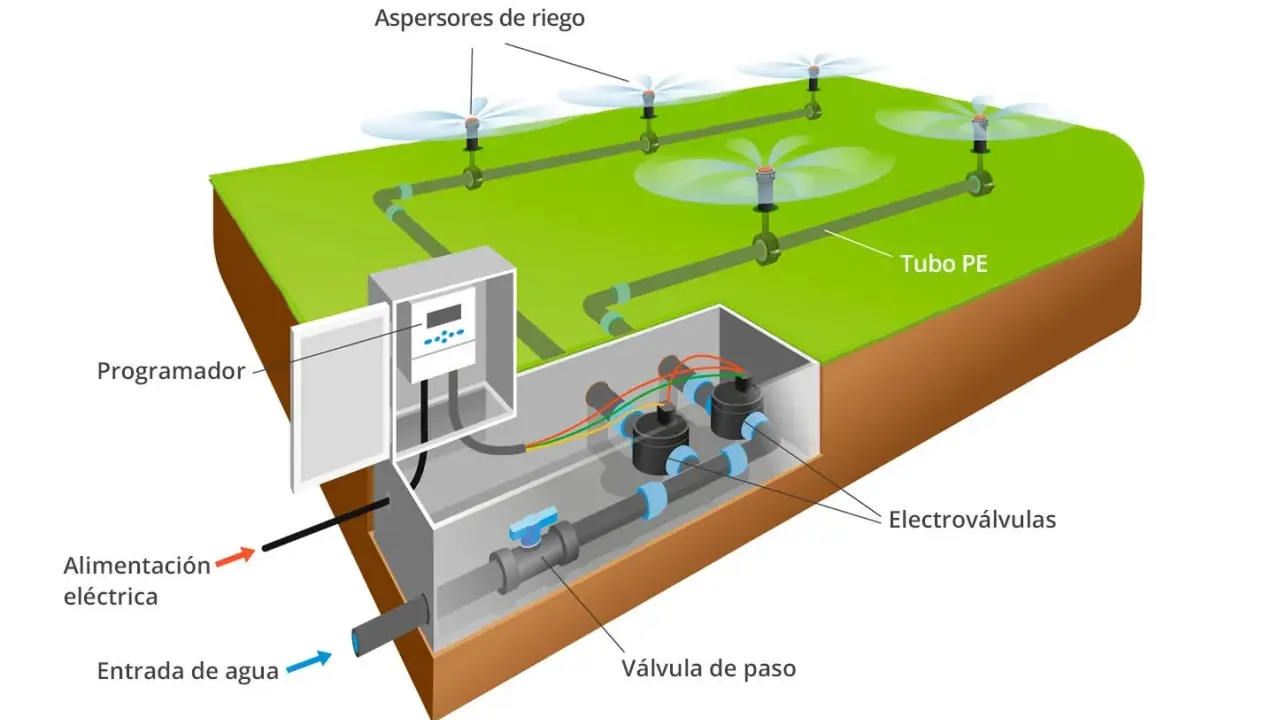

Montaje, materiales y automatización que sí merecen la pena
En un jardín doméstico, la combinación que mejor funciona suele ser bastante sobria: tubería de polietileno bien dimensionada, arquetas accesibles para las válvulas, reguladores de presión donde haga falta y un programador fiable. No hay magia aquí. La fiabilidad viene más de un conjunto bien montado que de una pieza “premium” colocada en un sistema mal resuelto.
Yo pondría especial atención en cuatro elementos. Primero, la electroválvula, porque reparte los sectores y debe quedar accesible. Segundo, el regulador de presión, que estabiliza el trabajo de los difusores y evita niebla y pérdidas. Tercero, el filtro, muy útil si el agua trae arena, cal o pequeñas partículas. Y cuarto, las válvulas antidrenaje si hay desniveles, porque evitan que el agua se vacíe hacia abajo cuando el sector se para.
Si te interesa integrar el riego con domótica, un programador con conectividad Wi‑Fi y sensor de lluvia encaja muy bien en una vivienda que ya apuesta por soluciones de hogar inteligente. La ventaja no es “tener una app más”, sino ajustar tiempos según temperatura, lluvia o estación sin tener que tocar la instalación cada dos por tres.
A partir de ahí solo queda revisar el conjunto con una prueba real y dejarlo afinado para la temporada.
La revisión final que evita fugas, solapes y sorpresas en verano
La primera puesta en marcha es el momento en que un buen diseño demuestra si de verdad funciona. Yo reviso sector por sector, observo si el agua llega bien a los extremos, compruebo si hay fugas en uniones y miro con calma si alguna boquilla está desviando el chorro por culpa del viento, una pieza mal orientada o una presión excesiva.
Después hago ajustes finos: corrijo arcos, reduzco o amplío alcance donde hace falta y compruebo que no haya charcos en zonas bajas. En jardines con césped, el riego de madrugada suele ayudar a reducir evaporación, aunque siempre conviene respetar las limitaciones municipales que pueda haber en cada momento. También reservo un rato, al menos dos veces al año, para limpiar filtros, repasar boquillas y adaptar los tiempos a la estación.
Si te quedas con una idea, que sea esta: un buen sistema de aspersores no se diseña para cubrir más, sino para cubrir mejor. Cuando el plano respeta el caudal real, la presión y la forma de cada zona, el jardín recibe agua donde hace falta y el mantenimiento se vuelve mucho más previsible.
