Lo que de verdad importa para acertar con el electrodo
- E6013 suele ser la opción más versátil para herrería ligera, mantenimiento y trabajos generales.
- E7018 gana sentido cuando buscas más resistencia mecánica y una unión más exigente.
- E6011 y E6010 ayudan cuando la pieza está sucia, oxidada o cuando necesitas mucha penetración.
- Para inoxidable y fundición hacen falta consumibles específicos; no conviene improvisar.
- El diámetro del electrodo y el amperaje pesan tanto como la clase de varilla.

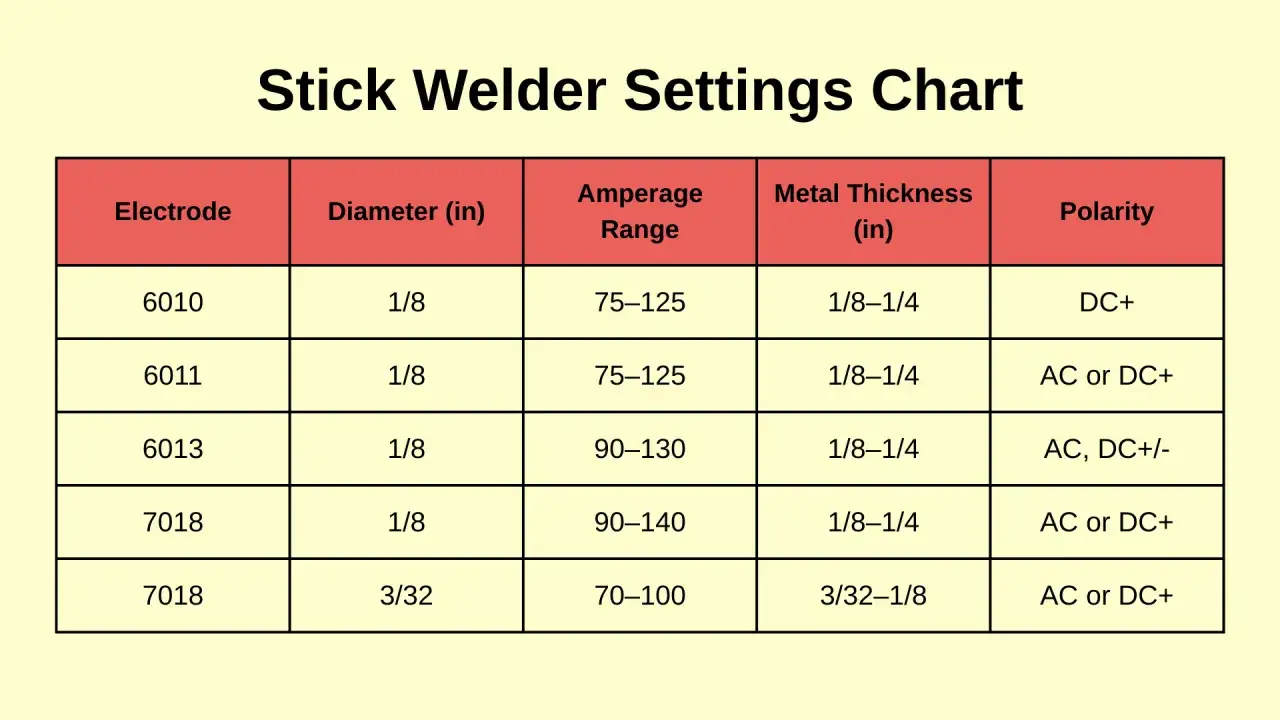

Cómo leer una tabla de electrodos sin perder tiempo
Yo empiezo siempre por la nomenclatura, porque ahí ya aparece media respuesta. En la soldadura MMA, la letra E indica electrodo, los dos primeros números marcan la resistencia mínima del metal depositado y los siguientes dígitos dicen mucho sobre posición, revestimiento y corriente compatible. Dicho en claro: no es un código decorativo, es una pista técnica muy útil.
| Código | Qué te está diciendo | Cuándo lo usaría yo |
|---|---|---|
| E6013 | Arco suave, encendido fácil, escoria sencilla de retirar, todas las posiciones | Herrería general, chapa media, reparaciones de uso cotidiano |
| E7018 | Bajo hidrógeno, mayor resistencia mecánica, mejor comportamiento en trabajos críticos | Estructuras, uniones con carga, piezas donde no quiero jugarme la resistencia |
| E6011 | Penetración alta y mejor tolerancia a suciedad, óxido o pintura | Mantenimiento, campo, piezas que no puedo dejar impecables antes de soldar |
| E6010 | Penetración muy alta, pensado para trabajos exigentes y raíz de tubería | Cuando necesito una raíz fuerte y trabajo con DC+; no es la opción más amable para empezar |
Si quieres una regla rápida, quédate con esta: 6013 para uso general, 7018 para exigencia estructural y 6011/6010 para penetración o superficies difíciles. Con eso ya puedes filtrar bastante, y el siguiente paso es comprobar si el material que vas a unir encaja de verdad con esa familia de electrodos.
Qué electrodo conviene según el material
La mayoría de errores nacen aquí. No existe una varilla “para todo”, y cuando alguien intenta forzarla suele pagar el precio en poros, falta de fusión o grietas. Yo separo la elección por material antes que por marca, porque eso evita compras inútiles y ahorra tiempo desde el primer cordón.
| Material | Electrodo recomendado | Por qué funciona | Precaución realista |
|---|---|---|---|
| Acero al carbono limpio | E6013 | Es fácil de cebar, deja buen acabado y sirve para trabajos generales | Si la pieza soporta carga o vibración importante, valoro subir a E7018 |
| Acero al carbono estructural | E7018 | Ofrece mejor resistencia mecánica y menor riesgo de hidrógeno en la unión | Hay que cuidar el almacenamiento; si absorbe humedad, deja de ser una buena compra |
| Acero con óxido, pintura o suciedad ligera | E6011 | Penetra mejor y tolera condiciones menos ideales | No hace milagros: si la pieza está muy contaminada, conviene limpiar primero |
| Acero inoxidable 304 o 304L | E308L o equivalente | Está pensado para mantener la compatibilidad con ese tipo de inoxidable | Conviene ajustar bien el aporte y no sobrecalentar la zona |
| Acero inoxidable 316 o 316L | E316L o equivalente | Mejora el comportamiento cuando hace falta más resistencia a la corrosión | No lo elijo por inercia: solo cuando el material base lo pide |
| Fundición de hierro | Electrodos de níquel o específicos para fundición | Ayudan a reducir el riesgo de grietas y se adaptan mejor a ese material tan delicado | Necesita procedimiento cuidadoso, con cordones cortos y enfriado lento |
| Aluminio | Mejor MIG o TIG; si usas electrodo, que sea específico | El aluminio no es el terreno natural de la soldadura con electrodo revestido | Yo no lo trataría como un trabajo “normal” de MMA |
La clave práctica es esta: si el material base cambia, la varilla también debe cambiar. Y si además cambia el espesor, la posición o la corriente disponible, entonces ya no hablamos solo de compatibilidad de material, sino de tamaño de electrodo y comportamiento del arco.
El diámetro correcto evita perforar o dejar un cordón pobre
El diámetro no es un detalle menor. En chapa fina, una varilla demasiado gruesa te abre agujeros; en material más serio, una varilla pequeña te obliga a dar demasiadas pasadas y a trabajar fuera de zona. Yo suelo pensar el diámetro como el puente entre el material y la capacidad real de la máquina.
| Espesor orientativo | Diámetro del electrodo | Amperaje aproximado | Qué espero del resultado |
|---|---|---|---|
| 1 a 2 mm | 1,6 mm | 30 a 55 A | Control fino para no perforar la chapa |
| 2 a 4 mm | 2,0 mm o 2,5 mm | 40 a 70 A / 50 a 100 A | Buen punto de partida para trabajos ligeros y medianos |
| 4 a 6 mm | 2,5 mm o 3,25 mm | 50 a 100 A / 80 a 130 A | Más material depositado sin perder demasiado control |
| 6 a 8 mm | 3,25 mm | 80 a 130 A | Equilibrio razonable entre penetración y manejo |
| 8 a 12 mm | 4,0 mm | 120 a 170 A | Ya entra en una zona donde la máquina y tu técnica importan mucho |
En taller doméstico, yo me quedo muchas veces con 2,5 mm porque es el tamaño que mejor encaja con inversores de uso normal y con la mayoría de reparaciones de puerta, reja, soporte o banco metálico. Si la máquina va justa, forzar un diámetro mayor suele empeorar el cordón más de lo que ayuda.
La posición y la corriente cambian la elección
Una soldadura no se comporta igual en plano que en vertical o por encima de la cabeza. La gravedad cambia el baño, el control de la escoria y el ritmo al que puedes avanzar. Por eso yo no elegiría la misma varilla si voy a trabajar cómodo sobre una mesa que si tengo que cerrar una junta en una posición incómoda.
| Situación de trabajo | Lo que suelo preferir | Motivo práctico |
|---|---|---|
| Plana o horizontal | E6013 o E7018 | Es la zona más amable para controlar arco, baño y escoria |
| Vertical ascendente | E7018 o E6011, según el caso | Necesitas control del baño y una penetración que no se deshaga por gravedad |
| Sobre cabeza | E6013 de diámetro pequeño o un E7018 bien ajustado | Conviene reducir el aporte y trabajar con arco corto |
| Raíz de tubería o unión muy exigente | E6010 o E6011, si el equipo y la técnica lo permiten | La penetración y el control inicial pesan más que el acabado |
| Superficie sucia o con óxido ligero | E6011 | Soporta mejor condiciones imperfectas, aunque no sustituye una limpieza decente |
La corriente también manda. Un transformador sencillo en AC me empuja hacia opciones más agradecidas, como el E6013 o ciertos E7018 compatibles, mientras que una máquina en DC abre la puerta a más combinaciones. Y si una varilla exige una polaridad concreta, yo no la discuto: la respetó o la descarto, porque ahí empiezan muchos problemas de arco inestable.
Los errores que más arruinan la soldadura
Hay fallos que se repiten tanto que casi parecen parte del proceso, pero no lo son. Si los eliminas, la calidad sube más rápido de lo que suele subir cambiando de máquina o comprando consumibles caros. Yo vigilaría, como mínimo, estos puntos:
- Comprar por precio y no por aplicación: una caja barata no compensa si la varilla no encaja con el material.
- Confundir facilidad de uso con resistencia: un electrodo amable no siempre es el más adecuado para una unión crítica.
- Ignorar la limpieza previa: óxido, grasa y pintura afectan de lleno a la fusión y a la porosidad.
- Usar un diámetro demasiado grande: si la máquina no lo mueve bien, el cordón queda más feo y menos controlable.
- Dejar el E7018 expuesto a humedad: en esa familia, el almacenamiento seco importa de verdad.
- Soldar con amperaje excesivo: el baño se vuelve demasiado líquido, salpica más y puedes perder borde o perforar.
- Alargar demasiado el arco: suele empeorar la estabilidad y ensucia el cordón.
Si trabajas con E7018, yo sería especialmente estricto con la conservación: no lo dejaría abierto en el taller durante días, y tampoco lo trataría como si fuera una varilla corriente. En electrodo bajo hidrógeno, la humedad no es una molestia menor; es una causa real de problemas en la unión.
La selección más segura para bricolaje y taller en casa
Si me obligas a reducir todo esto a una decisión rápida, yo lo haría así: para acero al carbono general y trabajos de casa, E6013 de 2,5 mm; para piezas que van a soportar carga o exigencia mecánica, E7018; para material sucio o con óxido difícil de eliminar, E6011; para inoxidable, una varilla específica como E308L o E316L; y para fundición, un electrodo de níquel pensado para ese material.
Lo que más valor me aporta una buena tabla no es el número exacto de amperios, sino la lógica de decisión que hay detrás: material, espesor, posición y máquina. Si unes esos cuatro filtros antes de comprar, evitas la mayoría de errores típicos y trabajas con una base mucho más sólida. Yo, para una ferretería de barrio o un taller doméstico, empezaría por esa regla y solo después afinaría con la ficha técnica de cada fabricante.
