En una reforma de baño o cocina, las cotas no son un detalle secundario: de ellas dependen el confort, la pendiente real del desagüe y hasta que el sifón quede donde debe. Aquí ordeno las referencias más útiles para replantear una instalación de fontanería en vivienda, con medidas habituales en España y con los matices que de verdad evitan errores caros. También verás qué cambia entre un baño estándar, una cocina y una obra donde conviene afinar un poco más.
Lo esencial para replantear una instalación sin sorpresas
- Mide siempre desde el pavimento terminado, no desde la losa ni desde una base sin rematar.
- Agua fría y caliente deben ir separadas al menos 4 cm en su trazado, y los desagües no se dimensionan “a ojo”.
- En saneamiento doméstico, una pendiente del 2% suele ser la referencia más segura; en colectores enterrados, el mínimo habitual es 2%.
- En baño, el lavabo, la ducha y el inodoro tienen alturas y huecos libres distintos que conviene respetar desde el inicio.
- Los diámetros más habituales en vivienda son: 32 mm para lavabo y bidé, 40 mm para ducha o bañera y 100 mm para el inodoro con cisterna.
- Si vas a empotrar piezas o cerrar rozas, deja acceso a registros, válvulas y sifones; ahí es donde luego se gana o se pierde la tranquilidad.
Cómo leer las medidas sin equivocarte
La primera trampa en una reforma es medir sobre la obra bruta y dar por hecho que la cota será válida cuando todo esté terminado. Yo siempre trabajo desde el suelo acabado, porque un cambio de pavimento, un recrecido o una baldosa más gruesa basta para descolocar un desagüe que parecía perfecto.
También conviene separar tres cosas que se confunden mucho: la altura del aparato, la cota de las tomas de agua y la posición del desagüe. No se miden igual ni sirven para lo mismo. Una salida de agua bien situada puede quedar mal si el sifón no entra, y un desagüe correcto puede arruinarse si no respetas el espacio que necesita el mueble o la cerámica.
En la práctica, yo me fijo en cuatro referencias antes de picar una pared: la cota del pavimento terminado, el eje del aparato, el centro de las tuberías y la plantilla del fabricante. Si uno de esos datos no encaja, no fuerzo la instalación; ajusto el replanteo primero. Con esa base ya se pueden leer bien las medidas de cada pieza y pasar al baño con criterio.

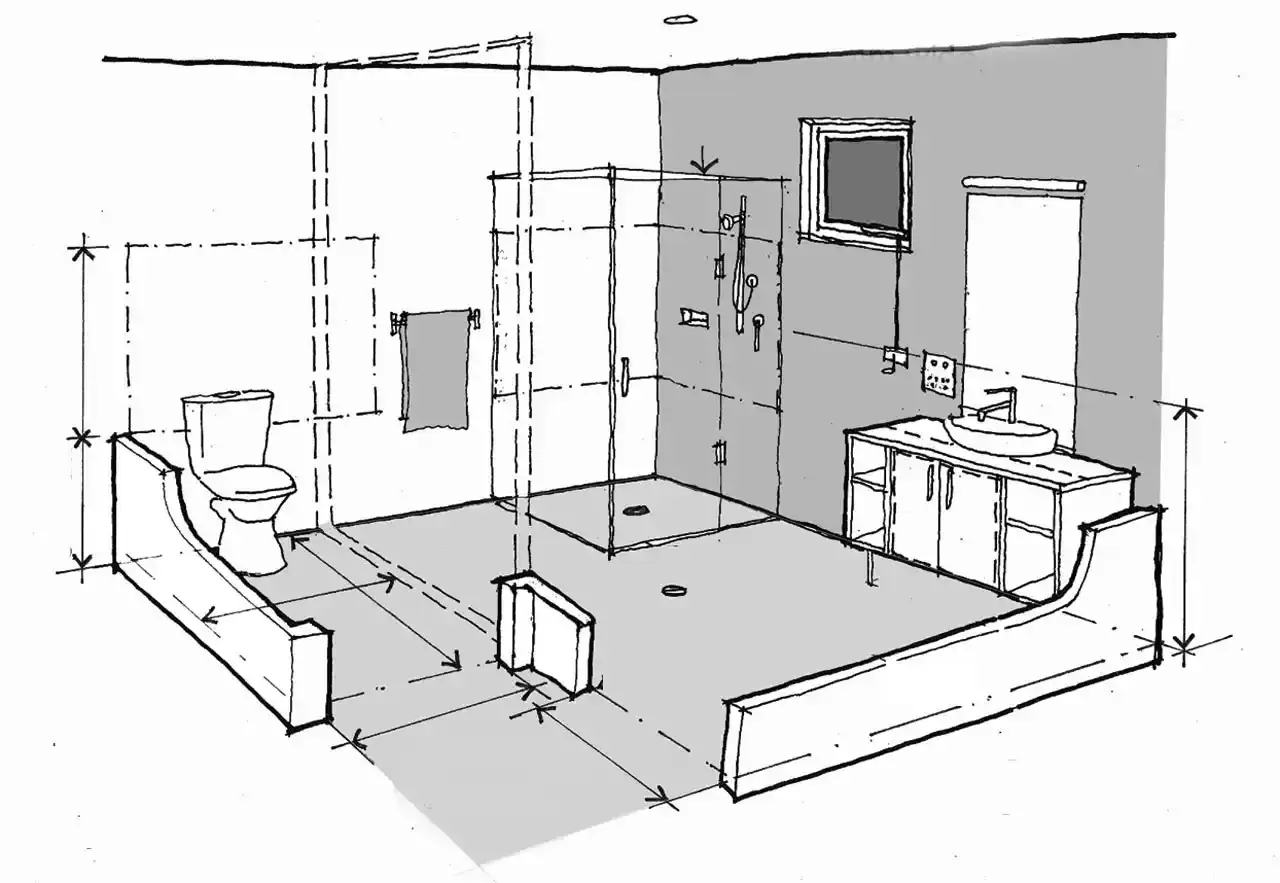

Alturas y distancias de referencia en baño
En baño hay menos margen de improvisación de lo que parece. El espacio es pequeño, los aparatos están muy condicionados entre sí y un error de 3 o 4 cm se nota enseguida. Roca resume bien esta idea: el baño cómodo no es el que “cabe”, sino el que deja alturas razonables y espacio libre delante de cada pieza.
| Elemento | Referencia habitual | Separación o espacio libre | Comentario práctico |
|---|---|---|---|
| Lavabo | 85 cm de altura; 90 cm si el usuario es alto | 70 cm libres delante; 60 a 90 cm entre centros si hay dos lavabos | El desagüe suele quedar a 50 a 55 cm del suelo acabado y las tomas de agua a 55 a 60 cm. |
| Bidé | Al mismo nivel que el inodoro | 15 a 20 cm laterales; 60 a 70 cm delante | Conviene reservar la misma lógica de circulación que para el WC, aunque la pieza sea más pequeña. |
| Ducha | Mezclador a 110 cm; rociador entre 2 y 2,20 m | Ducha mínima de 60 x 60 cm; 80 x 80 cm es una medida muy común | Si hay mampara, deja paso mínimo de 60 cm; la altura habitual de mampara ronda 195 cm. |
| Inodoro | 40 cm de altura de asiento; 44 a 48 cm en modelos confort | 15 a 20 cm laterales; 60 a 70 cm delante | En muchos modelos de suelo, el eje del desagüe queda entre 21 y 25 cm de la pared terminada, pero manda siempre la ficha del fabricante. |
Para mí, la regla de oro en baño es simple: primero encajas la ergonomía, después la estética. Cuando el baño ya está bien planteado, toca mirar lo que no se ve, que es donde de verdad se decide si el saneamiento funcionará bien.
Diámetros y pendientes que hacen que el saneamiento funcione
El CTE DB HS 5 no dimensiona el saneamiento por intuición, sino por unidades de desagüe y por el comportamiento real de cada aparato. Esa es la parte que merece más atención si vas a cerrar una pared, porque un diámetro corto o una pendiente mal calculada no se corrige luego con una llave inglesa.
| Aparato | UD en vivienda | Diámetro mínimo de sifón o derivación individual | Uso práctico |
|---|---|---|---|
| Lavabo | 1 | 32 mm | Sirve para la mayoría de lavabos domésticos. |
| Bidé | 2 | 32 mm | Comparte lógica de instalación con el lavabo, aunque suele tener menos carga visible. |
| Ducha | 2 | 40 mm | Si el plato o el sumidero son compactos, respeta bien el sifón para no perder caudal. |
| Bañera | 3 | 40 mm | La profundidad del conjunto obliga a revisar la altura del desagüe antes de alicatar. |
| Inodoro con cisterna | 4 | 100 mm | Es la pieza que más condiciona la bajante y el encuentro con el colector. |
| Fregadero de cocina | 3 | 40 mm | Puede necesitar más margen si comparte línea con lavavajillas o si el recorrido es largo. |
| Lavavajillas o lavadora | 3 | 40 mm | Mejor prever un acceso cómodo para llaves y racores. |
Las derivaciones individuales de esa tabla se toman como referencia en tramos cortos, de hasta 1,5 m. Si el recorrido es mayor, toca recalcular pendiente, longitud y caudal, porque la solución que funciona en un metro y medio puede quedarse corta en una instalación más larga.
En horizontal, yo trabajo con una pendiente entre el 1% y el 4%, con el 2% como valor de obra más equilibrado. Si el colector va enterrado, no bajaría del 2%. Y un detalle importante: no te pases con la inclinación, porque una caída excesiva también puede dar problemas; el agua corre demasiado rápido y los sólidos se quedan atrás.
Otro matiz que me parece clave: un sifón individual debe tener el mismo diámetro que la válvula conectada. Parece obvio, pero es una de esas cosas que se da por hechas hasta que llega la fuga, el retorno o el mal olor.Con esto resuelto, ya podemos pasar a la zona donde más dudas aparecen en una reforma doméstica: la cocina y el lavadero, que parecen sencillos pero cambian bastante el replanteo.
Qué cambia en cocina y lavadero
La cocina exige más atención de la que suele recibir. Aquí no solo importa que el agua llegue y salga; importa también cómo conviven el sifón, el lavavajillas, la posible lavadora y el espacio útil dentro del mueble. Si el armario queda invadido por tuberías mal colocadas, luego no hay filtro ni llave de paso que se pueda tocar con comodidad.
| Zona | Referencia práctica | Qué reviso yo antes de cerrar |
|---|---|---|
| Fregadero de cocina | Encimera habitual entre 82 y 95 cm; desagüe a unos 45 a 50 cm del suelo acabado | Que el sifón no choque con el fondo del mueble y que quede margen para limpiar o sustituir piezas. |
| Tomas de agua del fregadero | Altura de referencia cercana a 60 cm, con separación entre fría y caliente de unos 15 cm | Que queden accesibles y no escondidas detrás de un cajón imposible de desmontar. |
| Lavavajillas | Normalmente comparte el entorno del fregadero | Que la conexión no obligue a desmontar media cocina para cambiar una llave o una abrazadera. |
| Lavadora en cocina o lavadero | Conviene dejarla con instalación independiente si el espacio lo permite | Que la vibración no castigue las uniones rígidas y que la toma de agua quede a mano. |
Cuando el fregadero es muy profundo, yo suelo bajar un poco el desagüe o escoger un sifón más compacto para no perder espacio útil. Esa pequeña decisión cambia mucho el resultado final, porque un mueble de cocina mal resuelto se nota todos los días, no solo el día de la obra.
Si la instalación mezcla cocina y lavadero, la prudencia manda: mejor prever algo más de margen en el desagüe y dejar registros accesibles antes que confiar en un montaje ajustado al milímetro. Lo que en plano parece limpio, en uso real puede ser incómodo.
Los errores que más rompen una reforma
La mayoría de los fallos en fontanería doméstica no vienen de una mala tubería, sino de una mala previsión. Yo veo siempre los mismos errores repetidos, y casi todos se podrían evitar con una comprobación extra antes de tapar las rozas.
- Medir sin tener el suelo acabado. Si cambias el pavimento después, todas las cotas quedan desplazadas.
- Copiar medidas de otro baño sin mirar el modelo real. Un lavabo sobre encimera no se comporta igual que uno mural.
- Dejar poca pendiente en el desagüe. El agua se queda lenta, el sifón trabaja mal y aparecen atascos antes de tiempo.
- Exagerar la pendiente. Parece una mejora, pero puede separar sólidos y líquidos y empeorar la evacuación.
- Juntar agua fría y caliente sin respetar separación. La distancia mínima de referencia es de 4 cm, y conviene mantener los trazados separados en lo posible.
- No dejar acceso a registros, válvulas y sifones. Una instalación cerrada sin mantenimiento acaba siendo un problema caro.
- Elegir el inodoro antes de comprobar la salida. En WC, el tipo de salida y el eje del desagüe condicionan todo el conjunto.
Hay otro fallo que no se ve hasta el final: no comprobar si la bajante admite la solución que has dibujado. Las bajantes deben ir sin desviaciones ni retranqueos salvo que la obra obligue, y cuando hay cambios serios de dirección o altura hay que replantear con más cuidado. Yo prefiero descubrir esa incompatibilidad en plano y no con la pared ya cerrada.
Si evitas esos errores, el resto de la reforma se vuelve bastante más previsible. Y como remate, me gusta seguir una secuencia simple antes de dar por buena cualquier instalación.
La secuencia que yo seguiría antes de cerrar la pared
- Marcar el pavimento terminado y tomar todas las cotas desde ahí.
- Definir el eje de cada aparato y colocar la plantilla o ficha técnica del fabricante sobre la pared.
- Comprobar que las tomas de agua quedan donde deben y que la separación entre fría y caliente no baja de 4 cm.
- Verificar que el desagüe tiene diámetro suficiente y que la pendiente entra en el rango correcto.
- Dejar acceso real a sifones, llaves de corte y registros antes de alicatar o montar muebles.
Si algo no encaja en esa secuencia, yo no fuerzo el montaje: ajusto la altura, cambio el sifón o elijo otro modelo de sanitario. Esa es la diferencia entre una instalación que funciona durante años y una que obliga a abrir la pared a la primera avería.
