Una caldera de condensación no se entiende de verdad hasta que se mira por dentro. Si entiendes las partes de una caldera de condensación, resulta más fácil saber por qué rinde mejor que una antigua, qué averías son simples y cuáles requieren técnico, y qué mantenimiento marca la diferencia en invierno. Aquí repaso los componentes internos que más importan, cómo trabajan entre sí y qué síntomas conviene vigilar para no llegar tarde a una reparación.
Lo esencial que conviene tener claro antes de tocar nada
- El intercambiador primario es el corazón térmico del equipo: ahí se aprovecha el calor de la combustión.
- El sifón de condensados no es un accesorio menor; evita que el agua ácida generada en el proceso cause problemas.
- La placa electrónica, la válvula de gas y los sensores coordinan el arranque y la modulación.
- En muchos equipos, la presión en frío se mueve alrededor de 1,0 a 1,5 bar, y conviene revisarla con regularidad.
- Si la presión baja a menudo, hay ruidos raros o el agua caliente sale inestable, suele haber una pista clara de la pieza afectada.
- La limpieza del circuito de gas y de combustión debe dejarse en manos de un profesional cualificado.
Por qué su interior es distinto al de una caldera antigua
La gran diferencia está en que este tipo de equipo no se limita a quemar gas y transferir calor al agua. También recupera parte del calor que antes se escapaba por los humos, aprovechando el calor latente del vapor de agua que contienen esos gases. Cuando ese vapor se enfría y condensa, libera energía útil y deja un condensado que hay que evacuar correctamente.
Por eso el interior no está pensado solo para combustión, sino para una combinación bastante fina de aire, gas, agua y evacuación. Yo siempre explico este punto así: una caldera vieja trabajaba “a lo bruto”; una de condensación necesita que todo esté más afinado, desde el ventilador hasta la presión del circuito. Esa es la razón de que lleve piezas específicas como el sifón, los sensores de seguridad y una electrónica más precisa.
En la práctica, esa arquitectura hace que el equipo sea más eficiente, pero también más sensible a los desequilibrios del circuito. Si algo falla, no conviene mirar solo el quemador: a veces el problema está en la circulación del agua, en la evacuación de condensados o en la propia modulación. Esa lógica es la que me lleva a ordenar sus piezas por funciones, no solo por nombre.
Las piezas que deberías reconocer dentro del equipo
Yo suelo dividir el interior en tres bloques: combustión, hidráulica y control. No todas las calderas llevan exactamente la misma arquitectura, pero esta tabla resume lo que más se repite en los modelos mixtos de uso doméstico.
| Pieza | Función | Qué suele indicar si falla |
|---|---|---|
| Placa electrónica | Coordina el arranque, la seguridad y la modulación de potencia. | Bloqueos, arranques erráticos o códigos de error sin una causa aparente en el resto del sistema. |
| Válvula de gas | Dosifica el caudal de gas según la demanda real de calor. | La caldera intenta encender, pero la llama no se estabiliza o se corta enseguida. |
| Ventilador | Introduce aire de combustión y ayuda a evacuar los humos en la cámara estanca. | Ruidos anómalos, esperas largas antes del encendido o fallos de tiro/ventilación. |
| Electrodo de encendido e ionización | Genera la chispa y confirma que la llama realmente existe. | Intentos repetidos de arranque, apagados rápidos o bloqueo de seguridad. |
| Intercambiador primario | Transfiere el calor de la combustión al agua del circuito de calefacción. | Peor rendimiento, sobrecalentamiento local, ruidos o suciedad interna. |
| Bomba de calefacción | Mueve el agua por radiadores o suelo radiante. | Radiadores fríos, circulación débil o ruidos de aire y cavitación. |
| Vaso de expansión | Absorbe la dilatación del agua cuando la instalación se calienta. | Subidas de presión, descarga por la válvula de seguridad o presión muy inestable. |
| Válvula de tres vías | Deriva el caudal hacia calefacción o agua caliente sanitaria en modelos mixtos. | ACS inestable o calefacción que no responde como debería al cambiar de demanda. |
| Intercambiador de placas | Calienta el agua caliente sanitaria de forma instantánea usando el calor del circuito. | Agua caliente con oscilaciones, caudal útil menor o cambios bruscos de temperatura. |
| Sensor de presión y de caudal | Comprueba que haya agua suficiente y que el flujo sea correcto. | Bloqueos por falta de agua o impedimento de arranque por seguridad. |
| Sifón de condensados | Recoge y evacua el líquido ácido generado durante la condensación. | Olor, goteo, obstrucciones o problemas para evacuar el condensado. |
Si yo tuviera que priorizar tres piezas para entender una avería, me quedaría con el intercambiador primario, la bomba y el sensor de presión. A partir de ahí, el resto del diagnóstico suele encajar mejor. Y hay un detalle que no conviene olvidar: el sifón y su desagüe deben estar siempre despejados, porque esa agua no es un “extra”, sino parte normal del funcionamiento.
Cómo trabajan juntas cuando la calefacción arranca

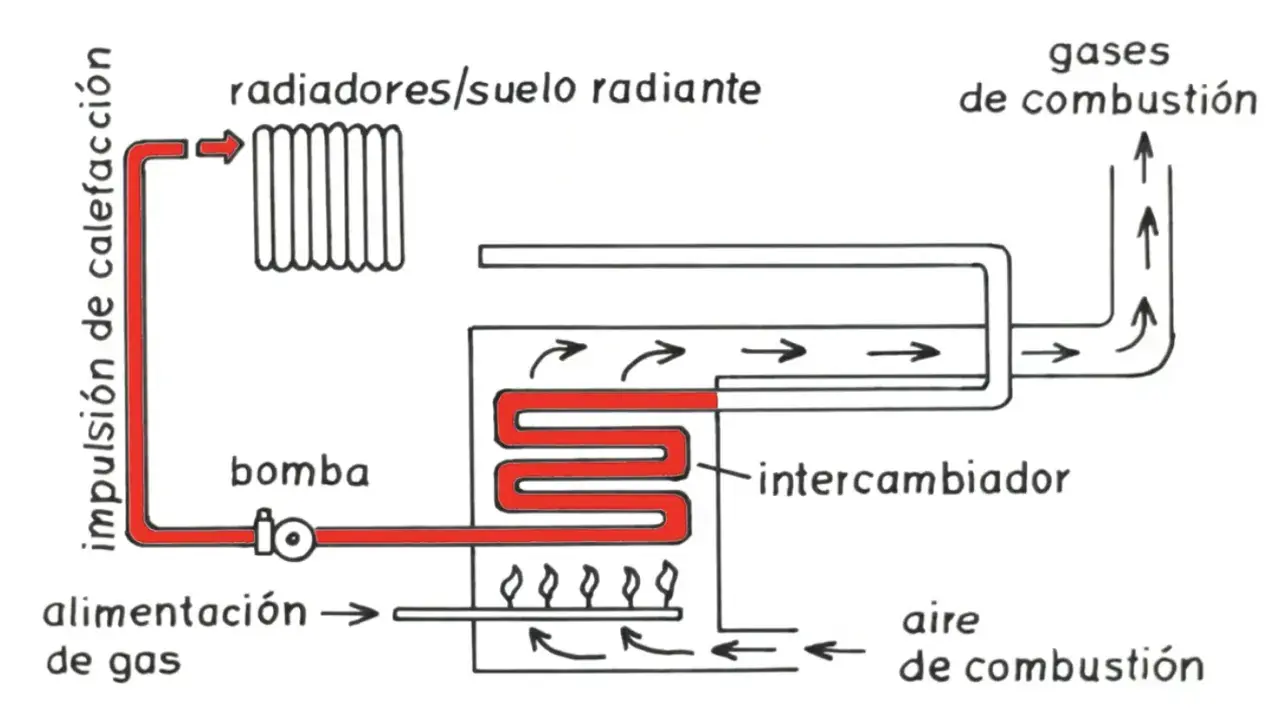

El proceso real es más ordenado de lo que parece desde fuera. Cuando el termostato pide calor, la placa electrónica comprueba primero que la instalación esté en condiciones de trabajar; después entra el ventilador, se abre la válvula de gas y el electrodo de encendido genera la chispa. Si la llama se confirma, el quemador transmite calor al intercambiador primario y la bomba empieza a mover el agua por el circuito.
- El termostato o el regulador inteligente pide calor a la caldera.
- La placa electrónica verifica presión, temperatura y condiciones de seguridad.
- El ventilador prepara la cámara de combustión y estabiliza la evacuación de humos.
- La válvula de gas abre lo justo para la demanda y el electrodo enciende el quemador.
- El intercambiador primario calienta el agua que irá a radiadores o suelo radiante.
- La bomba impulsa el agua y la válvula de tres vías, si existe, decide entre calefacción o ACS.
- Cuando el retorno vuelve más frío, los humos se enfrían y aparece la condensación.
- El condensado cae al sifón y de ahí al desagüe, mientras la electrónica modula la potencia.
La clave está en la modulación. Una buena caldera no debería estar encendiendo y apagando todo el tiempo; debería ajustar la potencia a la demanda para trabajar con más estabilidad. En muchas viviendas, una ida moderada, a menudo alrededor de 55 a 60 °C como punto de partida, ayuda a que el equipo condense mejor, aunque el valor real depende del aislamiento, del tamaño de la vivienda y del tipo de emisores.
Cuando este engranaje funciona bien, el usuario solo ve confort. Cuando algo se desajusta, aparecen síntomas bastante claros. Y ahí es donde conviene pasar de la teoría al diagnóstico práctico.
Las averías que suelen delatarse por síntomas claros
Yo no suelo empezar una revisión por el código de error, sino por lo que ve y oye el usuario: si la caldera hace ruido, si tarda en arrancar, si la presión cae o si el agua caliente cambia de temperatura. Esas señales suelen apuntar bastante bien hacia la pieza sospechosa.
| Síntoma | Qué pieza suele estar implicada | Qué significa en la práctica |
|---|---|---|
| La presión baja con frecuencia | Vaso de expansión, pequeña fuga o válvula de seguridad | La instalación pierde estabilidad y pide rellenos demasiado a menudo. |
| La caldera intenta encender y se para | Válvula de gas, ventilador, electrodo o sensor de presión | El equipo no consigue confirmar una combustión segura. |
| El agua caliente sale a saltos | Válvula de tres vías o intercambiador de placas | La derivación entre calefacción y ACS no está respondiendo bien. |
| Se oyen burbujeos, golpes o zumbidos | Bomba, aire en el circuito o intercambiador sucio | El agua no circula con la suavidad que debería. |
| Gotea agua por la parte inferior | Sifón de condensados, conexiones o válvula de seguridad | Hay un drenaje incorrecto, una obstrucción o una fuga real. |
| La caldera falla tras una noche fría | Tubo de condensados o evacuación exterior | En climas fríos, el condensado puede llegar a congelarse y bloquear el sistema. |
Hay un matiz importante: si la presión cae por debajo de 0,5 bar, muchos equipos se protegen y se bloquean. Eso no es una molestia caprichosa; es una forma de evitar daños mayores. Si además notas que el circuito pide agua cada pocos días, yo sospecharía antes una fuga o un vaso de expansión mal ajustado que una simple “falta de agua”.
Con síntomas así, el siguiente paso no es forzar la caldera, sino decidir qué mantenimiento puedes hacer tú y qué parte debe quedar en manos de un técnico.
Qué mantenimiento sí puedes hacer y cuál no conviene tocar
Aquí soy bastante claro: el usuario puede y debe vigilar algunas cosas, pero la parte de combustión no debería tocarla nadie sin formación. Lo que sí está en tu mano es mantener la instalación estable y detectar una desviación antes de que se convierta en avería.
- Comprueba la presión en frío una vez al mes. En muchos equipos, lo normal es moverse en torno a 1,0 a 1,5 bar.
- Purga los radiadores al inicio de la temporada si notas aire o zonas frías en la parte superior.
- Revisa el sifón de condensados si la caldera ha estado parada mucho tiempo; no debe quedar seco ni obstruido.
- Mantén libre el espacio alrededor para que no se caliente en exceso ni se dificulte la inspección visual.
- No manipules la válvula de gas, el quemador ni los ajustes de combustión por tu cuenta.
- Si rellenas agua a menudo, no te limites a “poner más”: busca el origen de la caída de presión.
En la práctica, el mantenimiento que más alarga la vida útil no es el más vistoso, sino el más constante: presión correcta, purga a tiempo, condensados sin obstrucciones y una revisión profesional cuando toca. Con eso, el equipo trabaja más fino y suele dar menos sorpresas.
Lo que yo revisaría antes de que empiece la temporada de frío
Si tuviera que quedarme con una idea útil para el día a día, sería esta: no hace falta memorizar cada tornillo de la caldera, pero sí identificar sus tres puntos críticos. La presión del circuito, la evacuación de condensados y la estabilidad del encendido te dicen mucho más de lo que parece sobre el estado real del equipo.
- Si la presión baja, mira primero vaso de expansión, fugas y válvula de seguridad.
- Si el encendido falla, sospecha de ventilador, gas o electrodo.
- Si el agua caliente oscila, la válvula de tres vías o el intercambiador de placas suelen estar en la mira.
- Si aparecen olores, goteos o ruidos extraños, no fuerces el funcionamiento.
Yo me quedo con una regla sencilla: una caldera de condensación bien entendida se mantiene mejor. Cuando sabes qué hace cada pieza, dejas de reaccionar tarde y empiezas a prevenir, que es justo lo que más se nota cuando llega el frío.
